• 产品概述
• Panel Mounting, Screw Connection

• 产品长叙述

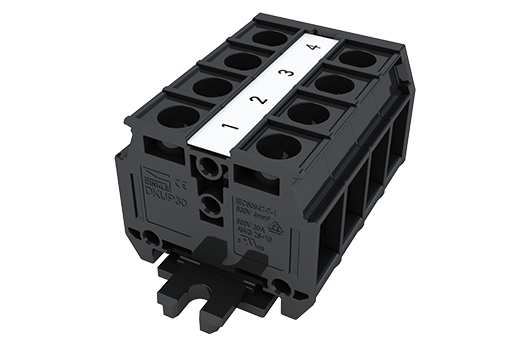

• Panel Mounting, Screw Connection, Pitch：10.50mm, M4, 600V, 30/40A

• 产品类型
• Panel Mounting

• 产品间距 (mm)
• 10.5

• 产品颜色

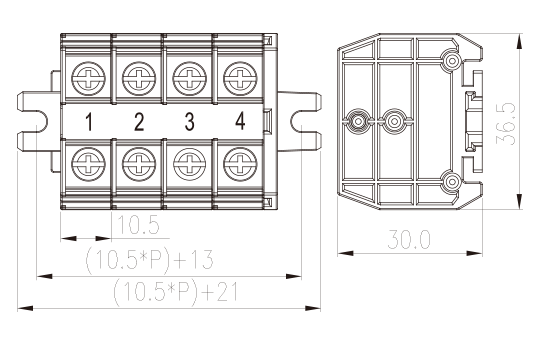

• Refer to drawing

• 接线方式
• Screw Connection

• 固定方式
• Panel Mounting

• 产品长度 (mm)
• 10.50*P+21

• 产品宽度 (mm)
• 36.5

• 产品高度 (mm)
• 30

• 产品点数
• 01P~16P

• 产品实际点数
• 01P~16P

• 产品层数
• 1

• 连接点数
• 2~32

• 绝缘材料
• PC

• 绝缘材料组别
• Ⅲa

• 阻燃等级，符合UL94
• V2

• 绝缘阻抗
• ≥1000MΩ at DC 500V

• 导体材料
• COPPER ALLOY

• 导体表面镀层
• Tin PLATED

• 额定电压 (V)
• 630

• 额定电流 (A)
• 32

• 额定电压 (III/3)(V)
• 630

• 额定冲击电压 (III/3)(KV)
• 8

• 最小硬质导线横截面积 (mm²)
• 0.2

• 最大硬质导线横截面积 (mm²)
• 4

• 最小柔性导线横截面积 (mm²)
• 0.2

• 最大柔性导线横截面积 (mm²)
• 4

• 螺纹规格
• M4

• 螺丝刀规格
• PH2

• 额定扭矩 (N.m)
• 1.2~2

• 建議最小扭矩 (N.m)
• 1.2

• 建議最大扭矩 (N.m)
• 2

• 剥线长度 (mm)
• The stripping length depends on the specification provided by the cablelug manufacturer.

• 安装导轨
• TS-35N、TS-35/15N

• 是否需要边盖
• YES

• 是否接地
• NO

• 额定电压 (UL/CUL标准B组)(V)
• 600

• 额定电流 (UL/CUL标准B组)(A)
• 30

• 额定电压 (UL/CUL标准C组)(V)
• 600

• 额定电流 (UL/CUL标准C组)(A)
• 30

• 额定电压 (UL/CUL标准D组)(V)
• 600

• 额定电流 (UL/CUL标准D组)(A)
• 30

• 最小硬质导线(AWG)，符合UL/CUL
• 26

• 最大硬质导线(AWG)，符合UL/CUL
• 10

• 最小多芯导线(AWG)，符合UL/CUL
• 26

• 最大多芯导线(AWG)，符合UL/CUL
• 10

• 手背防护
• YES

• 手指防护
• NO

• 最高工作温度 (°C)
• 125

• 最低工作温度 (°C)
• -40

• 线径范围B组 (AWG)
• 26-10/(2)20-(2)12

• 额定电压B组 (V)
• 600

• 额定电流B组 (A)
• 30/40

• 线径范围C组 (AWG)
• 26-10/(2)20-(2)12

• 额定电压C组 (V)
• 600

• 额定电流C组 (A)
• 30/40

• 线径范围D组 (AWG)
• 26-10/(2)20-(2)12

• 额定电压D组 (V)
• 600

• 额定电流D组 (A)
• 5

• 线径范围B组 (AWG)
• 26-10/(2)20-(2)12

• 额定电压B组 (V)
• 600

• 额定电流B组 (A)
• 30/40

• 线径范围C组 (AWG)
• 26-10/(2)20-(2)12

• 额定电压C组 (V)
• 600

• 额定电流C组 (A)
• 30/40

• 线径范围D组 (AWG)
• 26-10/(2)20-(2)12

• 额定电压D组 (V)
• 600

• 额定电流D组 (A)
• 5

• 线径范围 (mm²)
• 0.2~4

• 额定电压 (V)
• 630

• 额定电流 (A)
• 32
